Heim -40 °C to +125°C for PVDF

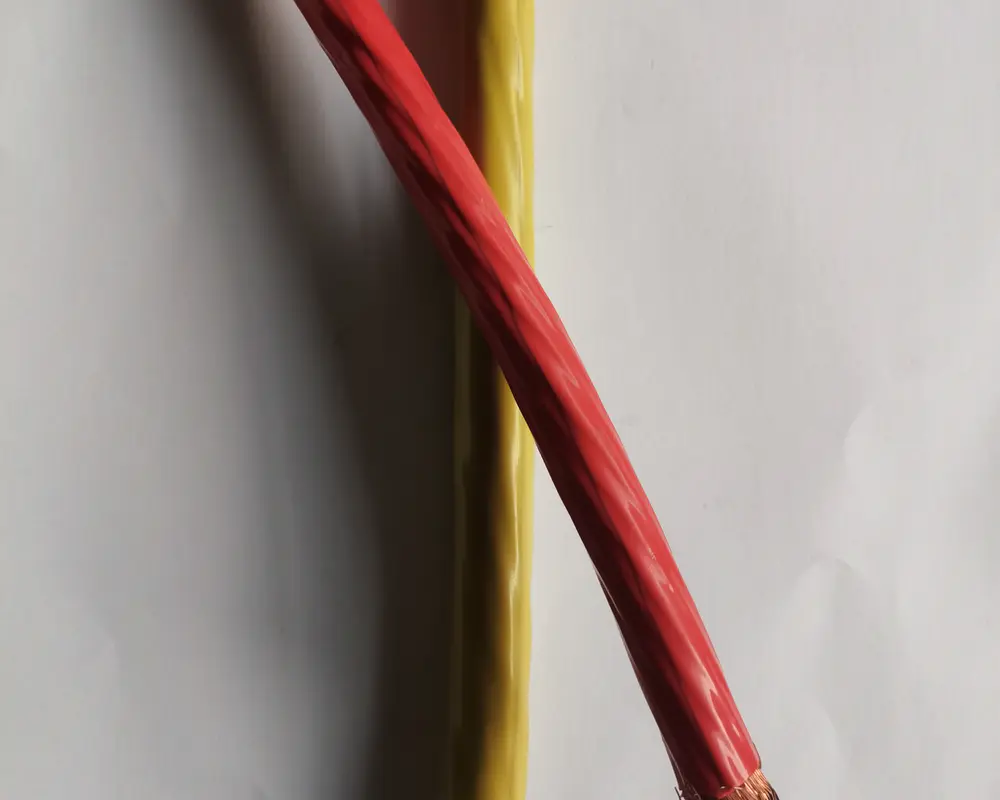

Doppelt isolierter (2-lagiger) Teflondraht

Doppelt isolierter (2-lagiger) Teflondraht

CITCABLE entwickelt und fertigt leistungsstarke, kundenspezifische Medizinkabel und ist auf Produktentwicklung, Simultaneous Engineering, fertigungsgerechtes Design und schnelle Prototypenentwicklung spezialisiert. CITCABLE beliefert OEMs für Pulsoximetrie, Fetalmonitoring, Nervenstimulationsgeräte, Defibrillatoren und Herzrhythmusanwendungen, chirurgische und zahnmedizinische Bildgebung, Hörgeräte, Fußschalterkabel und Roboterprothesen.

Litzendraht ist ein Kabeltyp, der in der Elektronik zur Übertragung von Wechselstrom verwendet wird. Der Draht soll die Verluste durch Skin- und Proximity-Effekt in Leitern bei Frequenzen bis etwa 1 MHz reduzieren. Er besteht aus vielen dünnen, einzeln isolierten und miteinander verdrillten oder verwobenen Litzensträngen nach einem sorgfältig festgelegten Muster, das oft mehrere Ebenen umfasst (Gruppen verdrillter Drähte werden miteinander verdrillt usw.). Dieses Wicklungsmuster gleicht den Anteil der Gesamtlänge aus, über den sich jeder Strang an der Außenseite des Leiters befindet.

Eigenschaften


  • Hervorragende Korrosionsbeständigkeit; unlöslich in den meisten organischen Lösungsmitteln; ölbeständig; beständig gegen starke Säuren, Basen und Oxidationsmittel.
  • Hervorragende Isolierleistung, geringe Größe, ultrahohe Isolationsfähigkeit gegen Überschläge; stabil und erzeugt geringe Verluste bei hoher Frequenz; nimmt keine Feuchtigkeit auf; hoher Isolierwiderstand.
  • Prüfspannung 2500 V, Funkentest 5000 V.
  • Hervorragende nicht entflammbare und alterungsbeständige Eigenschaften.
  • Das Produkt wurde von UL der Vereinigten Staaten, der Canada Standard Association, dem Maschinenbauministerium, dem Shang Hai Cable College und dem Guang Dong Product Quality Monitor and Inspection Centre geprüft und zugelassen.
  • Das Produkt entspricht den Standards der Militärindustrie GJB-773, CSA und UL.

Anwendungen/Verwendungen



Das mitgelieferte Kabel von CITCABLE kann den Wechselstromverlust und den Temperaturanstieg des Transformators für das Schaltnetzteil reduzieren, das sowohl in industriellen als auch in Verbraucheranwendungen weit verbreitet ist.
In der Elektronikindustrie wird es als Kabel für Hochfrequenztransformatoren oder Induktionsspulen verwendet. In der Elektrogeräteindustrie kann es für Niedertemperatur-Widerstandsdrähte oder Hochtemperatur-Heizspiralen in Klimaanlagen, Mikrowellenherden, computergesteuerten Reiskochern, elektronischen Thermoskannen, elektrischen Heizgeräten, elektrischen Bratpfannen, Beleuchtungen als Anschlüsse usw. verwendet werden.

Nennspannung300 V
Höchste Spannung600 V
Nenntemperatur-80 bis 200
LeiterEinzel- oder Mehrfachdrehungen aus 36~10AWG (0,05~5,3mm2) verzinntem oder magnetischem Kupfer
Isolierung und MantelTeflon, mit optionalen Farbschemata wie Weiß, Schwarz, Rot, Blau, Grau, Gelb, Grün, Braun, Orange usw.
Dämmschichtdicke0,02---0,05 mm
ETFEKlasse F 155°C
FEPKlasse H 180°C
PFAKlasse H 180°C
SPÄHENKlasse H 260°C
