300°C-Magnetdraht vs. Standard-Magnetdraht: Die wichtigsten Unterschiede erklärt

Hochtemperatur-Magnetdraht (300 °C) nutzt eine fortschrittliche Polyimid-(PI)-Folienisolierung, um die dauerhafte Betriebssicherheit bis zu 300 °C zu gewährleisten. Im Gegensatz dazu werden bei Standard-Magnetdraht organische Lackbeschichtungen wie Polyurethan oder Polyesterimid verwendet. Diese herkömmlichen Lackbeschichtungen begrenzen die Temperaturbeständigkeit auf niedrigere Temperaturklassen zwischen 130 °C und 200 °C.

Der Betrieb Ihrer elektromagnetischen Systeme oberhalb der zulässigen thermischen Belastung der Leitungen beeinträchtigt die langfristige Systemzuverlässigkeit erheblich. Übermäßige Betriebstemperaturen führen zu einer schnellen Versprödung der Isolierung in den Spulenwicklungen. Dieser chemische Abbau verursacht wiederum schwere dielektrische Durchschläge und zerstörerische Kurzschlüsse. Sie müssen geeignete Isolationsklassen festlegen, um hochbelastete Spulen vor thermischer Zersetzung und kostspieligen Geräteausfällen zu schützen.

Wichtigste Erkenntnisse

• Eine hochentwickelte Polyimidfolienisolierung hilft dem 300°C heißen Magnetdraht, extremer Hitze standzuhalten, ohne zu brechen.

• Standard-Emaillebeschichtungen zersetzen sich oberhalb von 120°C schnell und verursachen gefährliche elektrische Kurzschlüsse.

• Die Polyimid-Isolierung verhindert Leistungsverluste und sorgt dafür, dass Hochspannungsmotoren auch unter extremer Belastung effizient laufen.

• Auswahl von 300°C-Magnetdraht reduziert langfristige Reparaturkosten und verhindert katastrophale Geräteausfälle.

Wärmeleistung und Dämmstoffchemie

Hochleistungsfähige elektromagnetische Konstruktionen erfordern eine präzise Isolierung. Die gewählte Drahtisolierung muss aggressiven thermischen Bedingungen standhalten und gleichzeitig die physikalische Integrität bewahren. Standard-Magnetdrähte werden mit flüssigen Lackbeschichtungen versehen. Hersteller tragen flüssige Polyurethane oder Polyesterimide direkt auf den Leiter auf. Durch die Aushärtung entstehen dünne Polymerschichten um den Kupferkern. Diese einfachen organischen Lacke besitzen jedoch einfache Molekülketten. Thermische Belastung führt im Betrieb schnell zum Bruch dieser schwachen Molekülbindungen. Hochtemperatur-Magnetdraht setzt stattdessen auf spezielle Filmtechnologie. Ingenieure konstruieren aromatische Polyimid-Isolierung Polyimid entsteht durch komplexe Stufenwachstumspolymerisation. Es zeichnet sich durch sich wiederholende Imidringe in stabilen aromatischen Kohlenstoffgerüststrukturen aus. Diese starre aromatische Matrix verleiht dem Polyimid eine außergewöhnliche thermische Stabilität. Sie schützt die physikalische Filmbarriere vor chemischen Angriffen, Feuchtigkeit und starkem mechanischem Abrieb.

Polyimidfolie vs. Standardlacke

Standard-Emaillebeschichtungen eignen sich für alltägliche Elektromotoren und Transformatoren mit geringer Beanspruchung. Sie versagen jedoch, wenn die thermischen Anforderungen die normalen Betriebsparameter überschreiten. Standard-Polyurethan-Isolierungen zersetzen sich unter erhöhten thermischen Bedingungen schnell. Sie können die wichtigsten thermischen Eigenschaften dieser konkurrierenden Isoliermaterialien anhand wichtiger Betriebsparameter vergleichen:

Polyurethanlacke verlieren unter Hitzeeinwirkung ihre mechanische Elastizität. Erhöhte Betriebstemperaturen führen dazu, dass flüssig aufgetragene Lacke vorzeitig vernetzen und schrumpfen. Dadurch entstehen feine Mikrorisse an der Oberfläche der Spulenwindungen. Im Gegensatz dazu verwendet der 300°C-Magnetdraht eine nahtlose Polyimidfolienumhüllung. Die aromatischen Ringstrukturen verhindern Kettenbrüche auch bei hoher elektrischer Belastung. Durch die Verwendung von Polyimidfolie anstelle herkömmlicher Lacke werden das Abblättern der Folie und dünne Isolationsstellen vermieden.

Kontinuierliche thermische Grenzwerte und Degradation

Der Betrieb von Geräten nahe der maximalen thermischen Belastungsgrenze beschleunigt IsolationsdegradationsratenHerkömmliche Polyurethanlacke stoßen schnell an ihre strukturelle Grenze. Polyurethan zersetzt sich rasch oberhalb der zulässigen Dauertemperatur. Längere Einwirkung von Temperaturen über 80 °C führt zu starker Materialalterung. Die Polymerketten brechen, wodurch die Isolierschichten spröde werden. Flüchtige organische Verbindungen entweichen aus dem erhitzten Lack und bilden mikroskopisch kleine Hohlräume im Spulenpaket. Diese inneren Hohlräume schwächen die dielektrischen Eigenschaften. Zudem können sie lokale Lichtbogenentladungen zwischen benachbarten Windungen auslösen.

Polyimid bietet eine erstklassige Wärmekapazität unter den Magnetdrahtisolierungen und behält seine Funktionsfähigkeit bis zu 250 °C bei. Die fortschrittliche 300-°C-Magnetdrahttechnologie erweitert diese Temperaturgrenze sogar noch weiter. Polyimid widersteht effektiv thermischer Zersetzung sowie chemischer Einwirkung und mechanischer Belastung. Das dichte aromatische Netzwerk verhindert Polymeroxidation. Es erhält die Dicke der physikalischen Isolierung trotz dauerhaft hoher thermischer Belastung. Durch den Einsatz von Polyimidfolienisolierung vermeiden Sie vorzeitige Spulenkurzschlüsse. Das Material behält seine strukturelle Flexibilität auch bei extremen Temperaturwechseln. Sie vermeiden plötzliche Ausfälle elektrischer Geräte, reduzieren den Wartungsaufwand und verlängern die Lebensdauer von Systemen in anspruchsvollen Industrieumgebungen.

300°C Magnetdraht Elektrische Leistung

Hochleistungsfähige elektrische Systeme erfordern eine robuste thermische Belastbarkeit und eine unnachgiebige elektrische Isolationsfestigkeit unter extremen Umgebungstemperaturen. Hochtemperatur-Magnetdraht Die Isolierung bewahrt die strukturelle Integrität und erhält erstklassige elektrische Eigenschaften auch bei anhaltender thermischer Belastung. Durch die Wahl einer fortschrittlichen Polyimidfolienisolierung schützen Sie kritische Spulen vor katastrophalem dielektrischem Versagen.

Durchschlagsfestigkeit und Durchschlagsspannung

Eine Polyimid-Filmschicht bietet eine außergewöhnliche Durchschlagsfestigkeit von 100 bis 300 kV/mm unter hohen Temperaturen. Standard-Emaillierungen werden unter starker thermischer Belastung dünner, weicher und zersetzen sich. Polyimid-Isolierungen behalten ihre starre Molekularstruktur. Dieses dichte Strukturpolymer verhindert lokale Spannungsüberschläge zwischen benachbarten Drahtwindungen im Dauerbetrieb unter hoher Belastung.

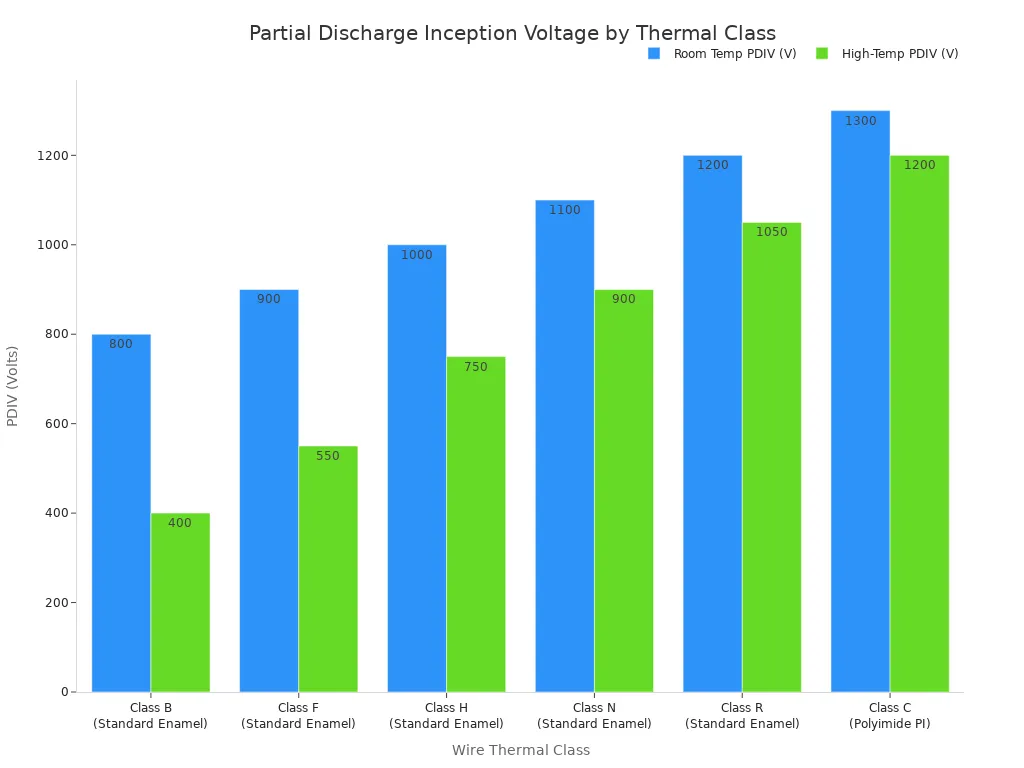

Sie können die elektrische Leistungsfähigkeit von Polyimidfolie und herkömmlichen Emailleoptionen über verschiedene Wärmeklassen hinweg vergleichen:

Polyimid-Isolierung der Klasse C zeichnet sich durch eine überlegene elektrische Grundstabilität aus. Standard-Emaille der Klasse B zeigt bei erhöhten Temperaturen einen deutlichen Leistungsabfall. Die Teilentladungs-Einsatzspannung sinkt von 800 V auf 400 V. Polyimid-Isolierung der Klasse C weist hingegen nur einen minimalen Abfall von 1300 V auf 1200 V auf. Hohe Teilentladungsschwellenwerte werden erreicht. dielektrischer Durchschlagschutz in Hochspannungs-Elektromagnetwicklungen.

Volumenwiderstand und Energieeffizienz

Polyimidfolie behält auch bei starker, dauerhafter thermischer Belastung ihren hohen spezifischen Widerstand. Dieser hohe spezifische Widerstand verhindert, dass Leckströme durch die Isolierschicht austreten. Unerwünschte Leckströme führen zu übermäßiger Wärmeentwicklung in eng gepackten Motorstatoren. Die Kontrolle interner Leckströme reduziert die gesamten ohmschen Energieverluste in hochdichten Spulen.

Leistungsverlustdichte = Leckstromdichte x elektrischer Feldgradient

Ein niedriger dielektrischer Verlustfaktor verbessert die Effizienz des Betriebssystems direkt. Polyimid der Klasse C begrenzt die Leistungsverluste auf tanδ = 0,008 bei 200 °C. Standard-Emaille der Klasse B lässt die dielektrischen Verluste bei derselben Temperatur auf bis zu 0,080 ansteigen. Polyimid der Klasse C hält die dielektrischen Leistungsverluste auch unter hoher thermischer Belastung konstant unter 0,01.

300°C Magnetdraht Gewährleistet hohe Energieeffizienz über lange Betriebszyklen. Geringere Isolationsverluste begrenzen die interne Erwärmung in dicht gepackten elektromagnetischen Baugruppen. Durch die Verhinderung lokaler dielektrischer Degradation wird ein thermisches Durchgehen vermieden. Die Verwendung von hochwertigem 300°C-Magnetdraht sichert stabile Spannungsschwellen, minimiert Wirkleistungsverluste und verlängert die Gesamtlebensdauer der Geräte in anspruchsvollen Betriebsumgebungen.

Industrielle und Luft- und Raumfahrtanwendungen unter hohen Belastungen

Anwendung von 300°C-Magnetdraht unter extremen Bedingungen

Anforderungen an anspruchsvolle Betriebsumgebungen Spezialisierte DrahtlösungenHochbeanspruchte Antriebssysteme in der Luft- und Raumfahrt, Bohrlochmotoren für die Erdölförderung und Gelenkmotoren in Industrierobotern sind kontinuierlichen Belastungen ausgesetzt. Hochbeanspruchte elektromagnetische Spulen extremer Umgebungswärme ausgesetzt. Standard-Lackdraht zersetzt sich unter dieser kontinuierlichen thermischen Belastung schnell. Fortschrittliche Isolierung von Drähten bei extremen Temperaturen Ermöglicht den zuverlässigen Betrieb Ihrer kritischen Anlagen ohne strukturellen Schichtzerfall oder Kurzschlüsse.

Sie können 300 °C-Magnetdraht in anspruchsvollen Industrieanwendungen einsetzen, um vorzeitigen dielektrischen Ausfall zu verhindern. CITCable bietet Hochleistungs-300 °C-Magnetdrahtlösungen, die speziell für missionskritische elektrische Systeme in der Luft- und Raumfahrt, militärische Aktuatoren und Bohrlochbohrgeräte entwickelt wurden. Ihre spezielle Polyimidisolierung widersteht aggressiven Chemikalien, physikalischen Vibrationen und extremen Temperaturspitzen während des anspruchsvollen Dauerbetriebs.

Konventionelle Anwendungen für Standard-Magnetdraht

Standard-Emaille-Magnetdraht versorgt Alltagsgeräte und Industriemaschinen zuverlässig mit Strom. Polyurethandraht der Temperaturklasse 130 °C (B) ist direkt lötbar und eignet sich für Signalspulen mit geringer Leistung, handgewickelte Prototypen, Elektrowerkzeuge und Motoren in Haushaltsgeräten wie Mixern und Ventilatoren. Polyesterimiddraht erreicht die Temperaturklasse 180 °C (H) und unterstützt … IndustriemotorwicklungenPremium-Audiotreiber und EV-Zusatzkonverter.

Höhere Wärmeklassen eignen sich für anspruchsvolle gewerbliche Motoren. Sie können Standard-Emaille-Magnetdrahtoptionen anhand dieser etablierten Wärmeklassen vergleichen:

Sie können auch Magnetdraht der Klasse 180 für Schaltnetzteiltransformatoren mit einer Leistung über 100 W, hocheffiziente BLDC-Motoren in E-Bikes und Drohnen, Verstärkertransformatoren der Klasse D sowie industrielle Servoantriebsdrosseln für hohe Umgebungstemperaturen über 70 °C spezifizieren. Standard-Emaillebeschichtungen erfüllen die moderaten thermischen Anforderungen gängiger elektrischer Schaltungen.

Auswahlkriterien und Gesamtbetriebskosten

Bei der Auswahl der Kabelisolierung müssen die Anschaffungskosten gegen die erheblichen Betriebsrisiken abgewogen werden. Kritische Hardwarekomponenten lassen sich schützen, indem mechanische Belastungen, elektrische Anforderungen und thermische Grenzwerte bereits bei der Systemplanung berücksichtigt werden.

Zuverlässigkeit und Risikominderung bei Ausfällen

Bei der Auswahl von Isolierungen für hochbelastete Systeme müssen wichtige technische Risikokriterien bewertet werden. Starke mechanische Vibrationen, kontinuierliche Temperaturwechsel und hohe Rotationskräfte können zu Abplatzungen der Isolierung und zu dielektrischen Durchschlägen führen.

Systementwickler verhindern katastrophaler Spulenausfall In missionskritische Motoranwendungen Durch die Einhaltung strenger Testprotokolle werden mikroskopisch kleine Löcher vor dem Einbau des Motors erkannt. Hochwertige Folienschichten gewährleisten die Isolation und verhindern schädliche Kupfergrate.

Kosten-Nutzen-Analyse und Materialauswahl

Standard-Emailldraht zeichnet sich durch niedrigere Anschaffungskosten aus. Der Betrieb herkömmlicher Beschichtungen nahe der maximalen Temperaturgrenze führt jedoch zu häufigen Ausfallzeiten und Hardwarebeschädigung. Die Verwendung von 300 °C-Magnetdraht erhöht zwar die anfänglichen Materialkosten, der hohe Temperaturspielraum verhindert jedoch vorzeitigen Isolationsausfall. Dadurch reduzieren sich die Gesamtbetriebskosten über die gesamte Nutzungsdauer.

Die überlegene thermische Beständigkeit vereinfacht die Anforderungen an die aktive Kühlung in kompakten Motorgehäusen. Systeme mit 300 °C heißem Magnetdraht tolerieren erhöhte Umgebungstemperaturen ohne aufwendige Flüssigkeitskühlkreisläufe oder externe Wärmetauscher. Der Verzicht auf zusätzliche Kühlkomponenten reduziert das Systemgewicht, senkt die Fertigungskomplexität und maximiert die Energieeffizienz. Darüber hinaus verlängert die stabile Polyimid-Isolierung die Lebensdauer. langfristige Betriebsdauerund liefert zuverlässige Leistung auch bei anspruchsvollen Dauerbelastungen.

Standardmäßige Magnetdrähte verwenden organische Lacke wie Polyurethan. Diese herkömmlichen Lacke zersetzen sich unter extremer thermischer Belastung schnell. Moderne Polyimidfolien nutzen hingegen starke aromatische Ringstrukturen. Dieses robuste chemische Gerüst ermöglicht es Hochtemperaturdrähten, ihre mechanische Flexibilität und hohe Durchschlagsfestigkeit zwischen 100 und 300 kV/mm auch unter kontinuierlicher thermischer Belastung beizubehalten.

Die Verwendung von hochentwickeltem 300°C-Magnetdraht schützt Ihre geschäftskritischen elektromagnetischen Spulen in anspruchsvollen Betriebsumgebungen. Diese Hochleistungsisolierung verhindert vorzeitige Kurzschlüsse, Versprödung der Isolierung und zerstörerischen dielektrischen Durchschlag. Wägen Sie die höheren Materialkosten im Vorfeld gegen das Risiko katastrophaler Ausfallzeiten ab. Die Wahl von erstklassiger thermischer Beständigkeit gewährleistet langfristige Systemzuverlässigkeit und senkt die Gesamtbetriebskosten der Anlagen.

Häufig gestellte Fragen

Worin besteht der wesentliche funktionelle Unterschied zwischen 300°C-Magnetdraht und Standarddraht?

Sie erreichen einen kontinuierlichen Hochtemperaturbetrieb durch die Auswahl Polyimid-isolierter MagnetdrahtStandard-Magnetdrähte verwenden organische Emaillebeschichtungen wie Polyurethan oder Polyesterimid. Diese Standard-Emaillebeschichtungen begrenzen die Dauertemperaturbeständigkeit auf Bereiche zwischen 130 °C und 200 °C.

Warum versagt herkömmlicher Zahnschmelz in extremen thermischen Umgebungen?

Betriebsstandarddraht darüber thermische Klasse Magnetdraht-Bewertung verursacht eine rasche Versprödung der Isolierung. Thermische Spannungen führen zum Bruch organischer chemischer Bindungen in Standardbeschichtungen. Dieser Materialabbau erzeugt mikroskopisch kleine Hohlräume und löst so eine Versprödung aus. dielektrischer Durchschlag in Motorwicklungen und die zu zerstörerischen Kurzschlüssen führen.

Wie kann Polyimidfolie ihre Energieeffizienz auch unter extremer Hitze bewahren?

Die Effizienz des elektrischen Systems bleibt erhalten, da die Polyimidfolie auch unter extremen Temperaturen eine hohe Durchschlagsfestigkeit zwischen 100 und 300 kV/mm beibehält. Ihre starre Molekularstruktur reduziert die Stromverluste und minimiert so die dielektrischen Verluste bei hoher, kontinuierlicher elektrischer Belastung.

Lohnt sich der höhere Anschaffungspreis für 300°C-Magnetdraht?

Ja. Durch die Spezifizierung von Premium-Produkten verhindern Sie katastrophale Geräteausfälle in unternehmenskritischen Anwendungen. Hochtemperatur-Spulenisolierung. Der überlegene thermische Spielraum macht zusätzliche Kühlhardware überflüssig, minimiert das Risiko von Betriebsausfallzeiten und verlängert die Gesamtlebensdauer der Ausrüstung in anspruchsvollen Industrieumgebungen.
