Was Ingenieure vor der Entwicklung eines kundenspezifischen Spezialkabels mit Kapton-Isolierung wissen sollten?

In der modernen Industrieautomation, der Luft- und Raumfahrttechnik, der Medizintechnik und der Tiefseeforschung entscheidet die Integrität elektrischer Verbindungssysteme häufig über Erfolg oder Misserfolg eines gesamten Projekts. Mit sinkender Gerätegröße bei gleichzeitig steigender Leistung stoßen handelsübliche Standardverdrahtungen schnell an ihre Grenzen. Angesichts extremer Temperaturschwankungen, intensiver Strahlung, korrosiver Chemikalien oder beengter Platzverhältnisse stehen Ingenieurteams oft vor besonderen Herausforderungen bei den Verbindungen, die die Entwicklung maßgeschneiderter Lösungen erfordern. Kundenspezifisches Spezialkabel Zugeschnitten auf exakte Leistungskennzahlen.

Unter den spezialisierten Isoliermaterialien für Entwickler sticht Polyimid – bekannt unter dem DuPont-Markennamen Kapton – als unverzichtbarer Bestandteil für Hochleistungsverkabelungen hervor. Die erfolgreiche Umsetzung eines Designs mit diesem Material erfordert jedoch weit mehr als den einfachen Austausch eines Standard-Thermoplastmantels. Um vorzeitige Ausfälle im Feld und Produktionsengpässe zu vermeiden, müssen Entwickler die physikalischen Grenzen des Materials, die spezifischen Anforderungen seines Produktionslebenszyklus und die subtilen mechanischen Nuancen seiner Integration in eine umfassendere Systemarchitektur genau verstehen.

Entschlüsselung der physikalischen und chemischen Grundlagen von Polyimid

Um Kapton effektiv einzusetzen, muss ein Ingenieur zunächst die molekulare Robustheit verstehen, die diesem Material seinen guten Ruf verleiht. Im Gegensatz zu herkömmlichen Dämmstoffen wie Polyvinylchlorid (PVC), Polyurethan (PUR) oder verschiedenen Fluorpolymeren wie PTFE besitzt Polyimid ein aromatisches Grundgerüst, das für außergewöhnliche thermische Stabilität und mechanische Festigkeit sorgt. Es behält seine strukturelle Integrität und seine elektrischen Eigenschaften über ein beeindruckendes Temperaturspektrum hinweg und funktioniert zuverlässig von kryogenen Temperaturen bis zu -269 °C bis hin zu kurzzeitigen Temperaturen über 400 °C.

Neben seinen thermischen Eigenschaften zeichnet sich Kapton durch eine außergewöhnlich hohe Durchschlagsfestigkeit aus. Dies ermöglicht es Konstrukteuren, mit extrem dünnen Wänden eine hervorragende elektrische Isolation zu erzielen. Bei gewichtssensiblen Kabelbäumen in der Luft- und Raumfahrt oder dichten Mehrleiter-Versorgungskabeln führt die Minimierung der Isolationsdicke direkt zu einer massiven Reduzierung von Gesamtmasse und -volumen. Darüber hinaus ist das Material hochbeständig gegen ionisierende Strahlung und nahezu vollständig inert gegenüber den meisten organischen Lösungsmitteln, Säuren und Kraftstoffen. Daher findet es breite Anwendung in der Kerntechnik, in Halbleiterfertigungsanlagen und in Raumfahrzeugen.

Grenzen des Wärmemanagements und Leitersynergie

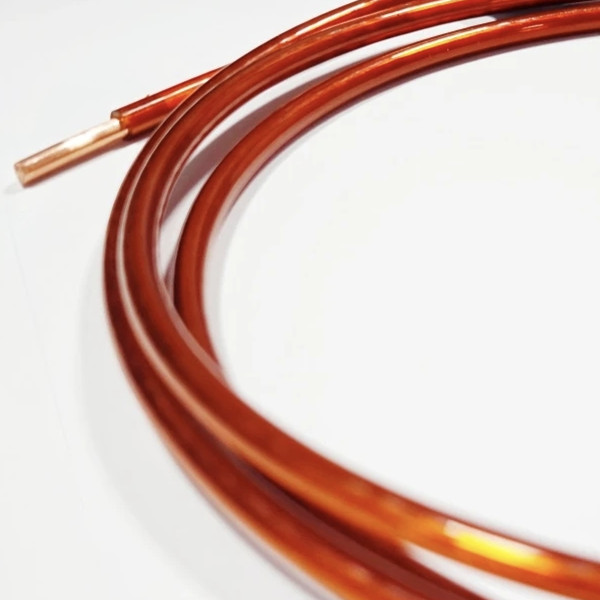

Bei der Bewältigung extremer Temperaturprofile kann ein Ingenieur das Isoliermaterial nicht isoliert beurteilen. Während herkömmliche Spezialverkabelung geringfügige industrielle Temperaturspitzen überstehen mag, sind Standardisolierungen bei Temperaturen über 250 °C thermischer Zersetzung, Erweichung oder katastrophaler Ausgasung ausgesetzt. In diesen anspruchsvollen Umgebungen ist die Entwicklung und der Einsatz einer robusten Isolierung unerlässlich. Hochtemperaturbeständiges Kaptonkabel Diese Konstruktion stellt die optimale technische Lösung dar, um die Funktionsfähigkeit des Systems zu gewährleisten. Sie stellt sicher, dass das Kabel seine strukturelle Flexibilität und seine elektrischen Barriereeigenschaften beibehält, ohne die für Standardkunststoffe typischen Kältebrüche in kryogenen Umgebungen zu erleiden oder unter starker thermischer Überlastung zu schmelzen.

Ein häufiger Fehler bei der Entwicklung von Hochtemperaturanwendungen ist die unzureichende Abstimmung der thermischen Belastbarkeit der Isolierung auf die Leitermetallurgie. Bei hohen Temperaturen oxidiert blanker Kupferdraht schnell, was zu einem starken Anstieg des elektrischen Widerstands und schließlich zum mechanischen Versagen führt. Um dem entgegenzuwirken, müssen Ingenieure die Polyimid-Isolierung mit versilbertem Kupfer für den Dauerbetrieb bis 200 °C oder mit vernickeltem Kupfer für Umgebungen bis 250 °C bis 400 °C kombinieren. Dieser ganzheitliche Ansatz gewährleistet, dass Leiter und Isolierung in einem vergleichbaren Maße altern und somit die Lebensdauer der gesamten Verbindungsleitung langfristig erhalten bleibt.

Die Realitäten des Klebebandwickelprozesses und strukturelle Einschränkungen

Aus fertigungstechnischer Sicht verhält sich Polyimid ganz anders als herkömmliche, schmelzverarbeitbare Thermoplaste. Da reines Polyimid keinen herkömmlichen Schmelzpunkt besitzt und unter Hitzeeinwirkung nicht gleichmäßig fließt, kann es nicht mit Standard-Extrusionsanlagen über einen Leiter extrudiert werden. Stattdessen basiert die Herstellung eines polyimidisolierten Kerns auf einem präzisen Wickelverfahren, bei dem dünne Kapton-Folienbänder spiralförmig mit einer genau kontrollierten Überlappung von typischerweise 25 % bis 50 % um den sich bewegenden Leiter gewickelt werden.

Um diese umwickelten Lagen in eine durchgehende, undurchlässige Isolierschicht zu verwandeln, verwenden die Hersteller eine Verbundfolie, die mit einer dünnen Schicht aus fluoriertem Ethylenpropylen (FEP) beschichtet ist. Nach dem Umwickeln durchläuft das Rohkabel einen Hochtemperatur-Sinterofen, in dem das FEP schmilzt und als thermoplastischer Klebstoff wirkt, der die Polyimidschichten dauerhaft miteinander verbindet.

Diese Wickeltechnik bringt einige besondere Konstruktionsanforderungen mit sich, die Ingenieure bereits in der Entwurfsphase berücksichtigen müssen. Erstens erzeugt die spiralförmige Wicklung der Lagen eine inhärente Ausrichtung innerhalb der Isolationsstruktur. Dies bedeutet, dass ein zu enger Biegeradius oder wiederholte lokale Verdrehungen zu Mikroscherungen zwischen den Lagen oder Spannungskonzentrationen führen können. Zweitens: Obwohl der Sinterprozess die Lagen effektiv gegen Feuchtigkeit abdichtet, kann bei Anwendungen, die vollständiges Eintauchen oder den Kontakt mit Hochdruckflüssigkeiten erfordern, ein zusätzlicher, extrudierter Fluorpolymer-Außenmantel notwendig sein, um absolute Feuchtigkeitsdichtigkeit zu gewährleisten. Schließlich führen die Überlappungszonen naturgemäß zu geringfügigen, periodischen Schwankungen des Kabelaußendurchmessers. Dies zwingt Ingenieure, bei der Berechnung der Füllgrade von engen Leitungen oder Steckverbindern etwas größere mechanische Toleranzen einzuplanen.

Hochfrequenz-Signalintegrität und Vakuumminderung

In hochentwickelten Kommunikations-, Radar- und Sensorsystemen müssen Kabel mehr leisten als nur elektrische Energie zu übertragen; sie müssen die absolute Genauigkeit hochfrequenter Signale gewährleisten. In Hochvakuum- oder Ultrahochvakuum-Umgebungen (UHV) – wie sie beispielsweise in Satelliten, Raumsonden oder Halbleiterlithografiekammern vorkommen – stellt die Ausgasung von Materialien eine erhebliche Gefahr dar. Setzt ein Isoliermaterial unter Vakuumbedingungen flüchtige, kondensierbare Stoffe frei, wandern diese Partikel unweigerlich und lagern sich auf empfindlichen optischen Linsen, Solarzellen oder Sensoren ab, wodurch millionenschwere Systeme unbrauchbar werden.

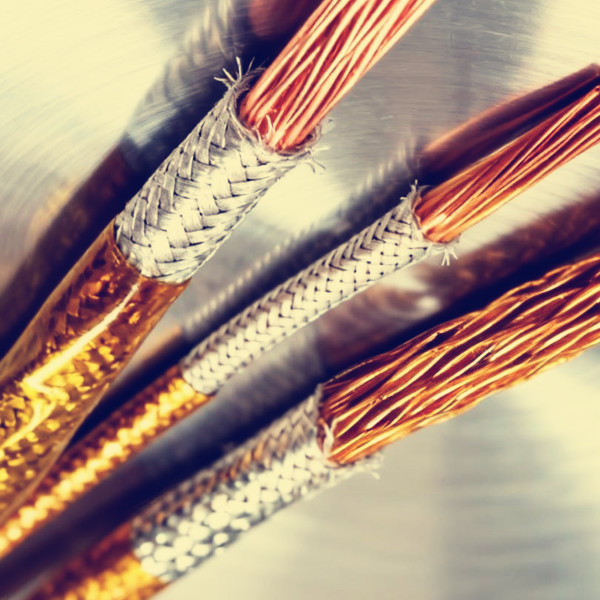

Polyimid ist aufgrund seiner außergewöhnlich geringen Ausgasungsrate und seiner stabilen Dielektrizitätskonstante über verschiedene Frequenzen hinweg in Vakuumarchitekturen sehr beliebt. Wenn ein System die Übertragung empfindlicher Hochfrequenz- oder Mikrowellensignale in diesen sauberen, begrenzten Räumen erfordert, ist die Spezifizierung eines Hochleistungsmaterials unerlässlich. Kaptonisoliertes Koaxialkabel hat sich zu einem grundlegenden Architekturparadigma entwickelt. Diese Konfiguration nutzt die ultradünnen Wandstärken von bandumwickeltem Polyimid in Kombination mit präzise gewebten Schirmgeflechten, um eine hochstabile und vorhersagbare Impedanz von beispielsweise 50 oder 75 Ohm zu erzielen. Die so entstandene Konstruktion minimiert Signaldämpfung und elektromagnetische Störungen und reduziert gleichzeitig die Abmessungen des Kabels. Dadurch kann es problemlos in den dichten und komplexen Leitungsführungen moderner Luft- und Raumfahrt- sowie wissenschaftlicher Geräte verlegt werden.

Mehrkernkonfigurationen und Dynamik der mechanischen Integration

Mit zunehmender Komplexität kundenspezifischer Verkabelungen stehen Entwickler häufig vor der Aufgabe, diverse Funktionen in einem einzigen, einheitlichen Verbundmantel zu bündeln. Eine einzelne Mehrkernleitung kann die gleichzeitige Integration von Hochstromleitungen, Niederspannungs-Steuerleitungen, Hochfrequenz-Koaxialelementen und sogar pneumatischen oder fluidischen Versorgungsleitungen erfordern. Die Steuerung der internen Geometrie eines solch komplexen Querschnitts erfordert ein tiefes Verständnis der mechanischen Wechselwirkungen.

Da ausgehärtete Polyimid-Isolierung von Natur aus steifer ist und eine höhere Zugfestigkeit als weiche Elastomere aufweist, muss ihr Verhalten beim Verdrehen und Verlegen von Kabeln sorgfältig überwacht werden. Konstrukteure müssen die Schlaglänge – die Strecke, die ein einzelner Leiter für eine vollständige Umdrehung um die Kabelachse benötigt – optimieren, um ein ausgewogenes Verhältnis zwischen Flexibilität und strukturellem Drehmoment zu erzielen. Ist die Schlaglänge zu groß, wird das Kabel steif und neigt zum Knicken; ist sie zu kurz, bauen sich schnell innere Spannungen auf.

Da die harte Oberfläche von Kapton bei wiederholter dynamischer Biegung zu abrasivem Verschleiß an weicheren Materialien führen kann, ist die Verwendung geeigneter Füllstoffe im Inneren unerlässlich. Materialien wie expandiertes PTFE oder Aramid-Zugverstärkungen tragen dazu bei, ein perfekt rundes Kabelprofil zu erhalten und gleichzeitig Hohlräume im Inneren zu vermeiden. Dünne, reibungsarme Trennbänder zwischen den inneren Lagen gewährleisten, dass die einzelnen Komponenten bei Biegung des Kabels reibungslos aneinander vorbeigleiten können. Dies verhindert lokale Spannungsspitzen und sichert die langfristige mechanische Belastbarkeit der Baugruppe in dynamischen Anwendungen wie Roboterarmen oder Schwerlast-Industrieanlagen.

Die frühzeitige Berücksichtigung dieser materiellen Gegebenheiten in der Konzeptphase wandelt die Kabelentwicklung von einem Versuch-und-Irrtum-Verfahren in eine vorhersehbare, präzise Ingenieurdisziplin. Indem elektrische Anforderungen, thermische Gegebenheiten und Fertigungsbeschränkungen von Anfang an in Einklang gebracht werden, können Entwicklungsteams robuste und ertragreiche Verbindungslösungen entwickeln, die selbst unter härtesten Betriebsbedingungen zuverlässig funktionieren.
