Sie arbeiten häufig mit elektronischen Geräten, die unterschiedliche Kabel für Stromversorgung, Laden und Datenübertragung benötigen. Nützliche Kabel enthalten:
Die Kenntnis der nützlichsten Kabel hilft Ihnen bei der Auswahl des richtigen Kabels für Ihr spezifisches Gerät und Ihre Anwendung.
Bei der Arbeit mit elektronischen Produkten kommen Sie mit vielen verschiedenen Kabeltypen in Berührung. Branchenexperten heben folgende als die nützlichsten hervor:
Die folgende Tabelle zeigt die Hauptverwendungszwecke der einzelnen Kabeltypen:
| Kabeltyp | Hauptanwendungen |
|---|---|
| Netzkabel | Computer, Monitore, Drucker, Haushaltsgeräte, tragbare Elektronik |
| HDMI-Kabel | Fernseher, Projektoren, Spielekonsolen, Heimkinosysteme |
| USB-Kabel | Smartphones, Tablets, Laptops, externe Festplatten, Drucker |
| Audiokabel | Kopfhörer, Lautsprecher, professionelle Soundsysteme, Heimkinoanlagen |
| Telefonkabel | Festnetztelefone, DSL-Internet, Gegensprechanlagen |
| Ladekabel | Smartphones, Tablets, Laptops, Wearables |
Bei der Auswahl des richtigen Kabels für Ihr Gerät müssen Sie mehrere Faktoren berücksichtigen. Prüfen Sie zunächst die unterstützten Protokolle und die Übertragungsgeschwindigkeit. Achten Sie auf eindeutige Kennzeichnungen wie „USB 3.2 Gen 2“ oder „HDMI 2.0“, um das passende Kabel für Ihre Leistungsanforderungen zu finden. Die Kabellänge ist wichtig, da längere Kabel die Signalqualität beeinträchtigen können. Wählen Sie robuste Kabel mit Zugentlastung, um Beschädigungen zu vermeiden. Zertifizierung und Kompatibilität sind für Sicherheit und Zuverlässigkeit entscheidend.
Umgebungsbedingungen wie Hitze oder Störungen beeinflussen ebenfalls Ihre Wahl. Bei Hochtemperatur-Sensor- oder Steuerungsanwendungen ist ein Hochtemperatursensorkabel Dies trägt zu einer stabilen Leistung bei. Verwenden Sie für Netzwerkverbindungen stets Kabel, die den neuesten Standards entsprechen, um eine stabile Verbindung zu gewährleisten. Indem Sie diese Kriterien beachten, wird die Auswahl des richtigen Kabels für jede Anwendung einfach und effektiv.
Standard-Netzkabel begegnen Ihnen täglich beim Gebrauch von Computern, Monitoren und Bürogeräten. Das IEC C13/C14-Kabel ist eine der gängigsten Optionen für diese Geräte. Der C13-Stecker wird an Ihr Gerät angeschlossen, der C14-Stecker an die Stromquelle. Dieses Kabel unterstützt bis zu 10 Ampere und 240 Volt und ist somit für eine Vielzahl elektronischer Geräte geeignet. Abnehmbare Netzkabel, auch Netzkabel genannt, bieten Flexibilität, da sie bei Beschädigung leicht ausgetauscht werden können.
Prüfen Sie vor der Auswahl eines Kabels für Ihr Gerät immer die Spannungs- und Stromstärkeangaben, den Steckertyp und die Zertifizierungen.
Prüfung und Validierung sind unerlässlich, um sicherzustellen, dass Kabelkonfektionen die Leistungsanforderungen erfüllen. Elektrische Prüfungen wie Durchgangsprüfung und Isolationswiderstandsmessung bestätigen die Betriebssicherheit, während mechanische Prüfungen die Haltbarkeit unter physikalischer Belastung überprüfen. Umweltprüfungen bewerten die Leistung unter anspruchsvollen Bedingungen und gewährleisten so die Zuverlässigkeit in verschiedenen Anwendungen.
Die National Fire Protection Association (NFPA) legt Normen fest, die die Kabelauswahl, insbesondere im Hinblick auf den Brandschutz, beeinflussen. NFPA 70 definiert die grundlegenden Anforderungen an die Flammwidrigkeit, während NFPA 262 die Flammenausbreitungshöhe bewertet. Brandmeldekabel müssen der Norm NFPA 72 entsprechen, um ihre Funktionsfähigkeit im Brandfall zu gewährleisten. Spezielle Normen wie NFPA 79 für Industriemaschinen und NFPA 99 für Gesundheitseinrichtungen regeln die spezifischen Kabelanforderungen für ihre jeweiligen Anwendungsbereiche.
Für anspruchsvolle Umgebungen benötigen Sie Spezialstromkabel mit höchster Leistungsfähigkeit. Das ARX-9 FRW-Kabel und das hochfeste, flexible NBR-EPDM-Gummikabel zeichnen sich durch ihre Langlebigkeit und Beständigkeit gegenüber rauen Bedingungen aus. Die folgende Tabelle hebt ihre wichtigsten Eigenschaften hervor:
| Merkmal | ARX-9 FRW-Kabel | Hochfestes, flexibles NBR-EPDM-Gummikabel |
|---|---|---|
| Temperaturbereich | -40 bis 200 °C | Geeignet für nasse und trockene Umgebungen |
| Kurzschlussüberlastung | Bis zu +300 °C | Nicht angegeben |
| Strombelastbarkeit | Hoch | Nicht angegeben |
| Widerstand | Hohe Beständigkeit gegenüber thermischem Druck, Chemikalien, Hydrolyse und Witterungseinflüssen | Nicht angegeben |
| Flammschutzmittel | Ja (UL VW-1, FT4, FT6) | Nicht angegeben |
| Flexibilität | Flexibler minimaler Außendurchmesser | Nicht angegeben |
| Anwendungen | Motorwicklungen, Pumpenkabel, Schiffs- und Industrieanwendungen | Allgemeine Anwendung in nassen und trockenen Umgebungen |
Für Projekte, die außergewöhnliche Witterungs-, Hitze- und Chemikalienbeständigkeit erfordern, können Sie auch das flexible Fluorpolymerkabel CITCABLE wählen. Dieses Kabel bewährt sich zuverlässig in Automobil-, Schiffs- und Industriemaschinen, selbst unter extremen Bedingungen. Achten Sie bei der Auswahl eines Spezialkabels stets darauf, dass dessen Eigenschaften zu Ihrer Anwendung passen, um maximale Sicherheit und Leistung zu gewährleisten.
Sie benötigen Ethernet-Kabel, um ein stabiles und schnelles Netzwerk für Ihre Geräte aufzubauen. Diese Kabel verbinden Computer, Router, Switches und Server und bilden das Rückgrat der meisten kabelgebundenen Netzwerke. Es gibt verschiedene Kategorien wie Cat5e, Cat6, Cat6a, Cat7 und Cat8, die jeweils unterschiedliche Geschwindigkeiten und Schirmungsgrade bieten. Ethernet-Kabel unterstützen Hochgeschwindigkeits-Datenübertragung, reduzieren Störungen und gewährleisten eine zuverlässige Kommunikation für Internetanschlüsse zu Hause und im Büro, Spielekonsolen und Smart-TVs.
Tipp: Wählen Sie eine Kabelkategorie, die Ihren Geschwindigkeitsanforderungen und der Gerätekompatibilität entspricht.
Hier ist ein Vergleich gängiger Ethernet-Kabeltypen:
| Kabeltyp | Maximale Datenübertragung | Maximale Bandbreite (MHz) | Maximale Entfernung |
|---|---|---|---|
| Cat5e | 1 Gbit/s | 100 MHz | 100 m |
| Cat6 | 10 Gbit/s (bis zu 55 m) | 250 MHz | 100 m (1 Gbit/s) |
| Cat6a | 10 Gbit/s | 500 MHz | 100 m |
| Cat7 | 10 Gbit/s | 600 MHz | 100 m |
| Cat7a | 40 Gbit/s (begrenzte Entfernung) | 1.000 MHz | 30 m |
| Cat8 | 40 Gbit/s | 2.000 MHz | 30 m |
Netzwerkkabel werden für strukturierte Verbindungen in IT-Infrastrukturen, Rechenzentren und Videokonferenzsystemen verwendet. Glasfaserkabel spielen auch eine Rolle bei der Hochgeschwindigkeits-Datenübertragung, insbesondere über große Entfernungen und in Umgebungen mit elektromagnetischen Störungen.
Beim Anschließen von Peripheriegeräten und zum Laden von Geräten stößt man auf verschiedene USB-Kabeltypen. Jeder Typ dient einem bestimmten Zweck:

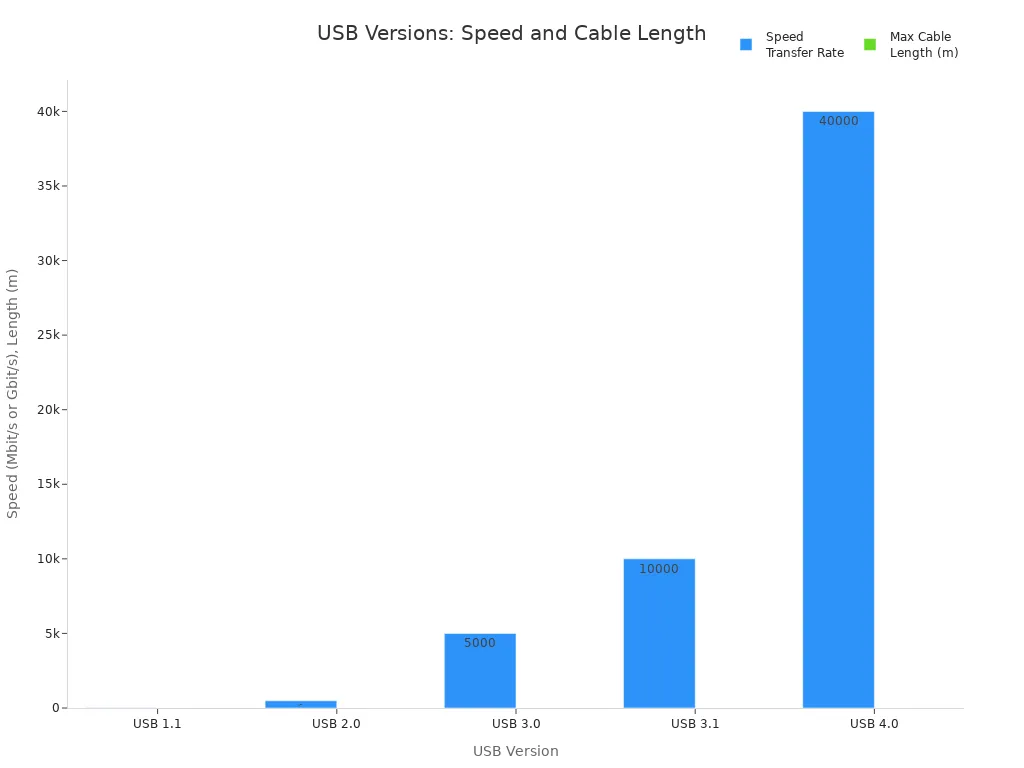

Die folgende Tabelle fasst die wichtigsten Unterschiede zwischen den USB-Versionen zusammen:
| USB-Version | Geschwindigkeit/Übertragungsrate | Leistung | Maximale Kabellänge |
|---|---|---|---|
| USB 1.1 | 12 Mbit/s | N / A | 3 Meter |
| USB 2.0 | 480 Mbit/s | 5 V, 1,8 A | 5 Meter |
| USB 3.0 | 5 Gbit/s | 5 V, 1,8 A | 3 Meter |
| USB 3.1 | 10 Gbit/s | 20 V, 5 A | 3 Meter |
| USB 4.0 | 40 Gbit/s | 100 W | N / A |
Sie profitieren von der Vielseitigkeit von USB Typ-C, das sowohl Hochgeschwindigkeits-Datenübertragung als auch Stromversorgung für moderne Geräte unterstützt.
Um Ihre Geräte für hochwertige Video- und Audioübertragung anzuschließen, verwenden Sie häufig HDMI- und DVI-Kabel. HDMI-Kabel sind kompatibel mit Fernsehern, Monitoren, Projektoren, Spielekonsolen und Heimkinosystemen. DisplayPort-Kabel bieten eine weitere Option, insbesondere für professionelle Setups und Gaming-Systeme. Sowohl HDMI als auch DisplayPort unterstützen hohe Auflösungen und Bildwiederholraten, unterscheiden sich jedoch in ihren Funktionen.
Die folgende Tabelle vergleicht die wichtigsten Spezifikationen von HDMI- und DisplayPort-Kabeln:
| Spezifikation | HDMI 2.0 | HDMI 2.1 | DisplayPort 1.4 | DisplayPort 2.0 |
|---|---|---|---|---|
| Bandbreite | 18 Gbit/s | 48 Gbit/s | 32,4 Gbit/s | 77,37 Gbit/s |
| Auflösung | 4K bei 60 Hz | 4K bei 120 Hz, 8K bei 60 Hz | 4K bei 120 Hz, 8K bei 60 Hz | 8 kHz bei 120 Hz, 16 kHz bei 60 Hz |
| Mehrere Monitore | Beschränkt | Beschränkt | Unterstützt MST | Unterstützt MST |
| VRR-Unterstützung | Ja | Ja | Ja | Ja |
| G-SYNC-Unterstützung | No | No | Ja | Ja |
HDMI-Kabel sind in der Unterhaltungselektronik weit verbreitet, während DisplayPort sich besonders für Multi-Monitor-Setups eignet. DVI und DVI-Kabel werden zwar noch bei älteren Monitoren und Projektoren verwendet, HDMI-Kabel bieten jedoch eine breitere Kompatibilität und erweiterte Funktionen.
Sie verwenden Audiokabel, um Kopfhörer, Lautsprecher und Soundsysteme anzuschließen. Zu den gängigsten Kabeltypen gehören 3,5-mm-Klinkenkabel, Cinch-Kabel und XLR-Kabel. Jeder Kabeltyp erfüllt in Audio-Setups einen bestimmten Zweck.
| Kabeltyp | Hauptmerkmale | Anwendungen |
|---|---|---|
| 3,5 mm | Vielseitig, weit verbreitet, kompatibel mit verschiedenen Geräten | Kopfhöreranschluss, AUX-Eingang, Gaming-Headsets, Heimkinosysteme |
| RCA | Zwei Anschlüsse (rot und weiß) verbinden verschiedene Audiogeräte | Anschluss von DACs an Verstärker, DJ-Equipment und ältere Audiogeräte |
| XLR | Verriegelungsmechanismus, Gummiisolierung, klare Signalübertragung | Mikrofone, PA-Anlagen, Bühnenlautsprecher, DMX-Beleuchtung |
Sie sollten das passende Kabel je nach Gerät und Ihren Ansprüchen an die Klangqualität auswählen. HDMI-Kabel können auch Audio übertragen und sind daher eine flexible Option für Heimkinoanlagen.
Koaxialkabel sind in vielen Haushalten und Unternehmen unverzichtbar für die Elektronik. Sie spielen eine entscheidende Rolle bei der Übertragung von Fernseh- und Internetdiensten. Die meisten TV- und Internetinstallationen verwenden Koaxialkabel mit einer Impedanz von 75 Ohm. RG-6 und RG-59 sind die gängigsten Typen für die Übertragung von Audio- und Videosignalen. RG-6 eignet sich besonders für hochauflösende und ultrahochauflösende Inhalte, da es über größere Entfernungen geringere Signalverluste bietet.
Tipp: Wählen Sie RG-6 für moderne TV- und Internetanschlüsse, um die beste Signalqualität zu gewährleisten.
Koaxialkabel finden in verschiedenen Anwendungsbereichen Verwendung:
Die folgende Tabelle hebt die wichtigsten Arten von Koaxialkabeln und ihre Anwendungsbereiche hervor:
| Kabeltyp | Impedanz | Anwendung |
|---|---|---|
| RG-6 | 75 Ohm | Kabelfernsehen, Satellit, Internetmodem |
| RG-11 | 75 Ohm | Langstrecken-Video, Kabelfernsehsysteme |
| RG-8 | 50 Ohm | Amateurfunk, Ethernet |
Koaxialkabel nutzen mehrere Schirmschichten, um elektromagnetische Störungen zu blockieren. Dadurch bleibt Ihr Signal auch in Umgebungen mit elektrischen Störungen stark und zuverlässig. Die robuste Konstruktion widersteht Beschädigungen und Umwelteinflüssen, sodass Sie sich auf langfristige Stabilität verlassen können. Zudem profitieren Sie von der Möglichkeit, TV-, Internet- und Telefondienste mit nur einem Kabel zu nutzen, was die Verkabelung deutlich vereinfacht.
In modernen elektronischen Systemen setzen Sie auf Glasfaser für eine schnelle und zuverlässige Datenübertragung. Glasfaserkabel nutzen Lichtimpulse anstelle von elektrischen Signalen, wodurch Informationen mit Geschwindigkeiten von bis zu 800 Gbit/s übertragen werden können. Diese Technologie unterstützt höhere Bandbreiten, sodass Sie große Dateien übertragen und hochauflösende Inhalte verzögerungsfrei streamen können. Die folgende Tabelle vergleicht Glasfaser- und Kupferkabel:
| Besonderheit | Glasfaserkabel | Kupferkabel |
|---|---|---|
| Datenübertragungsmethode | Lichtimpulse | Elektrische Signale |
| Geschwindigkeit | Bis zu 800 Gbit/s | Langsamere Geschwindigkeiten |
| Bandbreite | Größere Bandbreite, mehr Daten | Begrenzte Bandbreite |
| Elektromagnetische Interferenz | Immun gegen Interferenzen | Störanfällig |
| Distanz | Bis zu 100 Kilometer ohne Signalverlust | Beschränkt auf 100 Meter ohne Repeater |
| Korrosion | Nichtmetallisch, keine Korrosion | Anfällig für Korrosion |
Sie profitieren von der Unempfindlichkeit von Glasfaser gegenüber elektromagnetischen Störungen, wodurch Ihr Signal auch in lauten Umgebungen klar bleibt. Eine einzelne Glasfaserverbindung kann einen HD-Film in weniger als einer Zehntelsekunde übertragen. Kupferkabel würden deutlich länger benötigen und könnten zu Qualitätseinbußen führen.
Glasfasern finden in einer Vielzahl von Branchen und Kommunikationssystemen Anwendung. Glasfaserkabel ermöglichen Hochgeschwindigkeitsinternet und Echtzeitkommunikation in der Telekommunikation. Rechenzentren sind auf Glasfaser angewiesen, um Server und Speichermedien zu verbinden und so einen schnellen und zuverlässigen Zugriff zu gewährleisten. Kabelfernsehanbieter nutzen Glasfaser, um hochauflösende Signale verzerrungsfrei zu übertragen. Auch militärische Operationen setzen auf Glasfaser für eine sichere und störungsresistente Kommunikation.
Auch in der Medizintechnik und der industriellen Automatisierung werden Glasfasern eingesetzt, um schwer zugängliche Bereiche zu untersuchen und Daten sicher zu übertragen.
Glasfaserkabel bieten gegenüber Kupferkabeln zahlreiche Vorteile, darunter eine größere Bandbreite und höhere Geschwindigkeit sowie Unempfindlichkeit gegenüber elektromagnetischen Störungen.
Glasfaser findet sich in Verkehrssystemen und ermöglicht die Echtzeit-Datenüberwachung für Verkehrssteuerung und Sicherheit. Die Medizin nutzt Glasfaser für hochauflösende Bildgebungsverfahren wie Endoskopie und Laserchirurgie. Auch die industrielle Automatisierung profitiert von der Fähigkeit der Glasfaser, Daten selbst in Umgebungen mit starken Störungen zu übertragen und so Sicherheit und Zuverlässigkeit zu gewährleisten.
In Industrie-, Automobil- oder Schifffahrtsumgebungen herrschen oft extreme Bedingungen. In diesen anspruchsvollen Bereichen benötigen Sie eine Lösung, die extremen Temperaturen, aggressiven Chemikalien und ständiger mechanischer Belastung standhält. CITCABLE Fluorelastomer-Drahtkabel Es bietet in diesen Anwendungsbereichen herausragende Leistung. Seine Fluorpolymer-Ummantelung ist beständig gegen Säuren, Lösungsmittel, UV-Strahlung und Ozon, sodass Sie sich auf seine Langlebigkeit verlassen können.
Dieses Kabel behält seine Flexibilität und elektrische Isolation auch bei Einwirkung von hoher Hitze oder Plasma und eignet sich daher ideal für Motorwicklungen, Pumpensysteme und schwere Maschinen.
Sie profitieren von fortschrittlichen Schirmungsoptionen wie Geflecht- und Folienschirmungen, die vor elektromagnetischen Störungen schützen und die Signalintegrität gewährleisten. Viele Branchen, darunter Offshore-Energie, Transport und Großbau, sind auf Spezialkabel für Stromverteilung, Signalübertragung und Datenübertragung angewiesen. Sie können ein solches Kabel anfordern. Kundenspezifisches Spezialkabel um Ihren spezifischen Anforderungen gerecht zu werden, egal ob Sie einen bestimmten Biegeradius, eine bestimmte Zugfestigkeit oder einen bestimmten Isolationswert benötigen.
Hinweis: Spezialkabel verfügen oft über Merkmale wie synthetische Armierung, Korrosionsschutz und feuerfeste Ummantelung, um die Sicherheit und die Einhaltung der Industriestandards zu gewährleisten.
Mit einem flexiblen Fluorpolymerkabel erhalten Sie eine zuverlässige Lösung, die höchsten Ansprüchen an Leistung und Umweltbeständigkeit genügt. So ist der sichere und effiziente Betrieb Ihrer Geräte auch unter anspruchsvollsten Bedingungen gewährleistet.
Die Kabelauswahl muss den Leistungsanforderungen Ihrer Geräte und Ihrer Netzwerkumgebung entsprechen. Wählen Sie stets Kabel, die die Anforderungen der SMART-Dokumentation Ihres Geräts erfüllen oder übertreffen. Verwenden Sie Kabel, die auf die Einhaltung der Verbindungsstandards geprüft wurden, um eine zuverlässige Verbindung zu gewährleisten. Entscheiden Sie sich für Produkte namhafter Hersteller, um gleichbleibende Qualität sicherzustellen.
Halten Sie Ihre Kabel so kurz wie möglich, um Signalverluste zu minimieren, insbesondere bei Hochgeschwindigkeitsnetzwerkverbindungen. Achten Sie auf Kabel mit durchgehender Schirmung, um elektromagnetische Störungen zu minimieren. Dies ist entscheidend für eine stabile Datenkommunikation und Netzwerkverbindung. Flexible und robuste Kabel eignen sich für häufige Bewegungen und den langfristigen Einsatz in Internet- und Datenanwendungen.
Bei der Auswahl von Kabeln für Internet-, Daten- und Netzwerksysteme muss die Sicherheit berücksichtigt werden. Eine geeignete Isolierung und der richtige Kabelquerschnitt verhindern elektrische Ausfälle. Umwelteinflüsse wie Temperatur, Chemikalien und mechanische Belastung beeinträchtigen die Kabelleistung. Die elektromagnetische Abschirmung (EMI-Abschirmung) gewährleistet die Signalintegrität in empfindlichen Datenkommunikations- und Glasfaserkabeln. Steckverbinder und Anschlusstechniken sollten entsprechend der Haltbarkeit und den Anwendungsanforderungen ausgewählt werden.
Die Einhaltung von Industriestandards gewährleistet Sicherheit und zuverlässigen Betrieb. Tests und Validierungen bestätigen, dass Ihre Kabel die Leistungs- und Haltbarkeitsanforderungen für Internet und Netzwerke erfüllen.
Tipp: Vergewissern Sie sich stets, dass Ihre Kabel über die für Ihre Region und Anwendung erforderlichen Zertifizierungen verfügen.
Sie verbessern die Leistung, Sicherheit und Zuverlässigkeit Ihrer Geräte, wenn Sie die verschiedenen Kabeltypen und deren Verwendung verstehen.
| Faktor | Beschreibung |
|---|---|
| Dokumentation | Bewahren Sie Aufzeichnungen zur zukünftigen Kabelauswahl und -prüfung auf. |
Nutzen Sie diesen Leitfaden als Referenz für jede Kabelentscheidung.
Moderne Geräte nutzen USB-C, da es schnelleres Laden und Übertragen von Daten ermöglicht. USB-A ist weiterhin weit verbreitet für ältere Computer und Zubehör. Beide Anschlüsse erfüllen unterschiedliche Anforderungen.
Sie wählen ein USB-C-zu-USB-C-Kabel zum Laden und Synchronisieren zweier USB-C-Geräte. Sie wählen ein USB-C-zu-USB-A-Kabel, wenn Sie ein USB-C-Gerät an einen USB-A-Anschluss anschließen.
USB-C ist mit den meisten neuen Smartphones, Tablets und Laptops kompatibel. USB-C bietet universelle Kompatibilität, einige ältere Geräte benötigen jedoch weiterhin USB-A oder andere Anschlüsse.
```
